Les lentilles cylindriques concaves Plaon sont utilisées pour fournir une puissance de focalisation dans une seule section, pour l'éclairage ou la détection de la lumière provenant de sources linéaires. Également utilisées pour la compression anamorphique des faisceaux et des images.
1. Idéal pour les applications nécessitant un grossissement dans une dimension
2. Utilisé pour transformer un faisceau collimaté en ligne
3. Formats rectangulaires et circulaires disponibles
Paiement :
T/T Payment, Western UnionPort d'expédition :
Fuzhou Chinaorigine du produit :
ChinaLentilles cylindriques plan-concaves en verre optique
Lentilles cylindriques concaves de Plaon sont habitués à transformer une source laser collimatée en un générateur de ligne.
1. Idéal pour les applications nécessitant un grossissement dans une dimension
2. Utilisé pour transformer un faisceau collimaté en ligne
3. Formats rectangulaires et circulaires disponibles
WTS propose des lentilles cylindriques plan-concaves en silice fondue N-BK7 revêtues et non revêtues.
Spécification:
| Matériel: | Verre optique de qualité A ou silice fondue |
| Tolérance dimensionnelle : | +0,0, -0,1 mm |
| Tolérance d'épaisseur centrale : | ± 0,1 mm |
| Distance focale paraxiale : | ±2% |
| Qualité de surface : | 60/40 |
| Ouverture claire : | >85% |
| Figure de surface : | λ/4 à 633 nm |
| Centrage : | 3 minutes d'arc |
| Biseau: | <0,25 mm × 45° |
| Revêtement: | Sur demande |
Les lentilles cylindriques plan-concaves fournissent une imagerie négative uniaxiale pour l'expansion du faisceau anamorphique et une large gamme d'applications. Ces lentilles peuvent également être utilisées comme ébauches de miroir si un miroir à surface cylindrique concave est requis.
Remarque concernant les lentilles sphériques :
a. D'autres matériaux en verre optique de Schott, Ohara, Hoya ou CDGM chinois, UVFS de Heraeus, Corning, Germanium, Silicium, ZnSe, ZnS, CaF2, Saphir sont également disponibles sur demande.
b. Des lentilles sphériques sur mesure de toutes tailles, du diamètre 1,0 à 300 mm, sont disponibles sur demande.
Service à guichet unique pour l'optique de vision-Optique laser-Optique médicale-Communication optique 5G-Optique militaire.

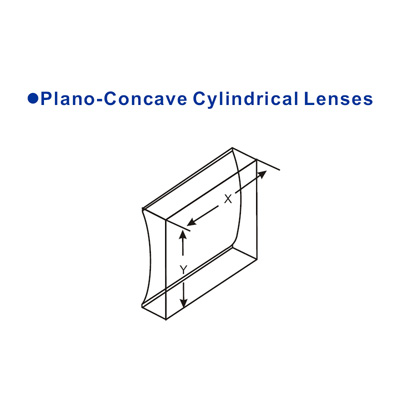

Tailles typiques
| Numéro d'article | XxY(mm) | f(mm) | R(mm) | Tc(mm) | Te(mm) | Fb(mm) |
| Matériel | N-BK7 | |||||
| CLV101 | 10.0x10.0 | -12,7 | 6.54 | 2 | 4.3 | -14 |
| CLV102 | 20,0x10,0 | -12,7 | 6.54 | 2 | 4.3 | -14 |
| CLV103 | 10.0x10.0 | -25 | 12,87 | 2 | 3 | -26,3 |
| CLV104 | 20,0x10,0 | -25 | 12,87 | 2 | 3 | -26,3 |
| CLV201 | 20,0x20,0 | -50 | 25,73 | 2 | 4 | -51,3 |
| CLV202 | 20,0x20,0 | -75 | 38,6 | 2 | 3.3 | -76,3 |
| CLV203 | 20,0x20,0 | -100 | 51,47 | 3 | 4 | -102 |
| CLV204 | 20,0x20,0 | -150 | 77,2 | 3 | 3.7 | -152 |
| CLV205 | 20,0x20,0 | -200 | 102,93 | 3 | 3,5 | -202 |
| CLV206 | 20,0x20,0 | -250 | 128,67 | 3 | 3.4 | -252 |
| CLV207 | 20,0x20,0 | -500 | 257,33 | 3 | 3.2 | -502 |
