Lentilles doubles concaves et biconcaves haute pression personnalisées, fournisseurs chinois de lentilles doubles concaves et biconcaves haute pression

Lentilles plan-convexes en verre optique

Les lentilles plan-convexes sont particulièrement adaptées lorsqu'un point conjugué (distance objet S ou distance image S') est plus de cinq fois supérieur à l'autre. Cette forme de lentille est presque optimale pour focaliser la lumière collimatée ou pour collimater une source ponctuelle.

High Presion Double Convex Lenses and Bi-convex Lenses

Lentilles biconvexes et lentilles biconvexes haute pression

Lentilles biconvexes, lentilles biconvexes Ils ont deux surfaces incurvées vers l'extérieur, une distance focale positive et sont utiles pour l'imagerie 1:1 et dans les systèmes multi-éléments.Ces objectifs sont conçus pour avoir une distance focale de f= (R1*R2)/((n-1)*(R2-R1)) 1. Pris en charge par le package de conception optique Zemax2. Distance focale positive3. Matériel sur demande

Lentilles plan-concaves en verre optique

Les lentilles plan-concaves ont une distance focale négative et sont généralement utilisées pour provoquer la divergence d'un faisceau collimaté comme dans un expanseur de faisceau de type galiléen ou un télescope.1. Expansion du faisceau2. Projection lumineuse3. Extension de la distance focale d'un système optique

High Presion Double Concave Lenses and Bi-concave Lenses

Lentilles doubles concaves et biconcaves haute précision

Les lentilles biconcaves, comme les lentilles plan-concaves, servent à produire une lumière divergente. La biconcave est particulièrement adaptée lorsque le faisceau d'entrée est convergent.1. Pris en charge par le package de conception optique Zemax2. Distance focale négative3. Matériel sur demande

Lentilles achromatiques en verre optique de précision (doublets)

Lentilles achromatiques (doublets)Les achromats revêtus VIS 0° et VIS-NIR sont également disponiblesCorrige les aberrations sphériques et chromatiques sur l'axeLentilles achromatiques personnalisées disponibles

Optical Glass Plano-Concave Cylinrical Lenses

Lentilles cylindriques plan-concaves en verre optique

Les lentilles cylindriques concaves Plaon sont utilisées pour fournir une puissance de focalisation dans une seule section, pour l'éclairage ou la détection de la lumière provenant de sources linéaires. Également utilisées pour la compression anamorphique des faisceaux et des images.1. Idéal pour les applications nécessitant un grossissement dans une dimension2. Utilisé pour transformer un faisceau collimaté en ligne3. Formats rectangulaires et circulaires disponibles

Lentilles asphériques en verre de précision optique

Lentilles asphériques de précisionCollimater ou focaliser la lumière avec un seul élémentRéduire l'aberration sphérique Réduire le poids global du système

Optical Glass Ball Lenses and Half ball lenses

Lentilles sphériques en verre optique et lentilles demi-sphériques

Les lentilles sphériques en verre optique sont couramment utilisées 1. Collimatation et focalisation laser2. Couplage laser-fibre3. Couplage fibre à fibre4. Couplage fibre-détecteur

Matériel:	Verre optique, BK7, silice fondue, Schott, OHARA, CaF2, germanium etc.
Tolérance dimensionnelle :	±0,1 mm (standard), ±0,01 mm (haute précision)
Tolérance d'épaisseur centrale :	± 0,1 mm (standard), ± 0,02 mm (haute précision)
Distance focale paraxiale :	±2%
Qualité de surface :	60/40 (standard), 20/10 (haute précision)
Ouverture claire :	>85%
Figure de surface :	λ/2 (standard), λ/8 (haute précision) à 633 nm
Centrage :	3 minutes d'arc
Biseau:	<0,25 mm × 45°
Revêtement:	Sur demande

Tailles typiques

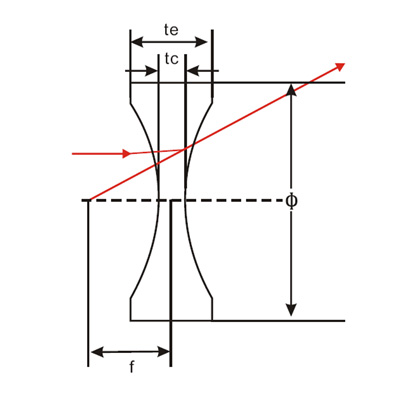

Numéro d'article	Diamètre (mm)	f(mm)	R2=R2(mm)	Tc(mm)	Te(mm)	Fb(mm)
Matériel	N-BK7
BICV001	6	-15	15.2	2.1	1,5	14.3
BICV002	6	-30	30,83	1,79	1,5	29,42
BICV101	12,7	-15	14,65	4,89	2	13.27
BICV102	12,7	-20	20.04	4.07	2	18,62
BICV103	12,7	-25	25,35	3,62	2	23,82
BICV104	12,7	-30	30,55	3.33	2	28,89
BICV105	12,7	-40	41.02	2,99	2	39.04
BICV106	12,7	-50	51,4	2,79	2	49.08
BICV107	12,7	-75	77,45	2,52	2	74,24
BICV108	12,7	-100	103,28	2,39	2	99,16
BICV201	25,4	-25	24,72	9.02	2	22.24
BICV202	25,4	-31,7	31,55	7.34	2	29.15
BICV203	25,4	-35	35.08	6,76	2	32,66
BICV204	25,4	-50	50,93	5.22	2	48,22
BICV205	25,4	-75	77,09	4.11	2	73,63
BICV206	25,4	-100	103.04	3,57	2	98,73
BICV207	25,4	-125	129.12	3,25	2	123,92
BICV208	25,4	-150	155.1	3.04	2	149
BICV209	25,4	-175	181,13	2,89	2	174.12
BICV210	25,4	-200	207	2,78	2	199,07
BICV211	25,4	-250	258,9	2,62	2	249.12
BICV212	25,4	-300	310,8	2,52	2	299,17
BICV213	25,4	-500	518,3	2.31	2	499,21
BICV214	25,4	-1000	1037.1	2.16	2	999,32
BICV301	38	-45	44,87	10.44	2	41,46
BICV302	38	-50	49,97	10,5	3	46,4
BICV303	38	-100	102,57	6,55	3	97,78
BICV304	38	-150	154,7	5.34	3	148,23
BICV305	38	-200	206,7	4,75	3	198,46
BICV306	38	-350	362,4	4	3	348,66
BICV307	38	-500	518.1	3.7	3	498,79
BICV308	38	-700	725,6	3,5	3	698,84
BICV401	40	-63,5	64,42	8.27	1.9	60,7
BICV501	50	-100	102.06	9.2	3	96,9
BICV502	50	-150	154,27	7.1	3	147,6
BICV503	50	-200	206,28	6	3	198
BICV504	50	-250	258,22	5.4	3	248,2
BICV505	50	-400	413,87	4,5	3	398,5
BICV506	50	-450	465,73	4.3	3	448,6
BICV507	50	-500	517,58	4.2	3	448,6
BICV508	50	-600	621,28	4	3	598,7
BICV509	50	-800	828,64	3.8	3	798,7
Matériel	Silice fondue
BICV-FS01	6	-15	14.03	1,5	2.15	15,5
BICV-FS02	6	-30	27,84	1,5	1,82	30,51
BICV-FS03	12,7	-15	14.11	2	5.02	15,67
BICV-FS04	12,7	-20	18,71	2	4.22	20,67
BICV-FS05	12,7	-25	23,32	2	3,76	25,68
BICV-FS06	12,7	-30	27,92	2	3.46	30,68
BICV-FS07	12,7	-40	37.12	2	3.09	40,68
BICV-FS08	25,4	-25	23,32	2	9,52	25,68
BICV-FS09	25,4	-35	32,52	2	7.17	35,68
BICV-FS10	25,4	-50	46,32	2	5,55	50,68
BICV-FS11	25,4	-75	69,33	2	4.35	75,69
BICV-FS12	25,4	-100	92,33	2	3,76	100,68
BICV-FS13	25,4	-150	138,34	2	3.17	150,68
BICV-FS14	25,4	-200	184,35	2	2,88	200,69
BICV-FS15	25,4	-250	230,36	2	2.7	250,69
BICV-FS16	25,4	-300	276,36	2	2,58	300,68
BICV-FS17	25,4	-500	460,4	2	2,35	500,69
BICV-FS18	25,4	-1000	920,48	2	2.18	1000,69
BICV-FS19	38	-50	46,48	3	11.12	51.02
BICV-FS20	38	-100	92,49	3	6,95	101.03
BICV-FS21	38	-150	138,5	3	5.62	151.03
BICV-FS22	38	-200	184,5	3	4,96	201.02
BICV-FS23	38	-350	322,53	3	4.13	351.03
BICV-FS24	38	-500	460,55	3	3,78	501.02
BICV-FS25	38	-750	690,59	3	3,52	751.02
BICV-FS26	38	-1000	920,64	3	3,39	1001.04
PLCX-FS27	38	300	138.04	4.31	3	297,09
PLCX-FS28	38	500	230.1	3,79	3	497,54
PLCX-FS29	38	750	345.1	3,52	3	747,68
PLCX-FS30	38	1000	460.1	3,39	3	997,73
