Lentilles plano-convexes en verre optique sur mesure, fournisseurs chinois de lentilles plano-convexes en verre optique

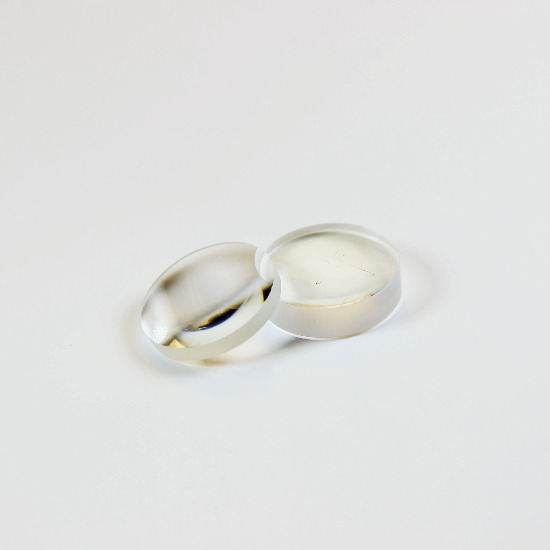

Lentilles plan-convexes en verre optique

Les lentilles plan-convexes sont particulièrement adaptées lorsqu'un point conjugué (distance objet S ou distance image S') est plus de cinq fois supérieur à l'autre. Cette forme de lentille est presque optimale pour focaliser la lumière collimatée ou pour collimater une source ponctuelle.

High Presion Double Convex Lenses and Bi-convex Lenses

Lentilles biconvexes et lentilles biconvexes haute pression

Lentilles biconvexes, lentilles biconvexes Ils ont deux surfaces incurvées vers l'extérieur, une distance focale positive et sont utiles pour l'imagerie 1:1 et dans les systèmes multi-éléments.Ces objectifs sont conçus pour avoir une distance focale de f= (R1*R2)/((n-1)*(R2-R1)) 1. Pris en charge par le package de conception optique Zemax 2. Distance focale positive 3. Matériel sur demande

Lentilles plan-concaves en verre optique

Les lentilles plan-concaves ont une distance focale négative et sont généralement utilisées pour provoquer la divergence d'un faisceau collimaté comme dans un expanseur de faisceau de type galiléen ou un télescope.1. Expansion du faisceau2. Projection lumineuse3. Extension de la distance focale d'un système optique

High Presion Double Concave Lenses and Bi-concave Lenses

Lentilles doubles concaves et biconcaves haute précision

Les lentilles biconcaves, comme les lentilles plan-concaves, servent à produire une lumière divergente. La biconcave est particulièrement adaptée lorsque le faisceau d'entrée est convergent. 1. Pris en charge par le package de conception optique Zemax 2. Distance focale négative 3. Matériel sur demande

Lentilles achromatiques en verre optique de précision (doublets)

Lentilles achromatiques (doublets) Les achromats revêtus VIS 0° et VIS-NIR sont également disponibles Corrige les aberrations sphériques et chromatiques sur l'axeLentilles achromatiques personnalisées disponibles

Optical Glass Plano-Concave Cylinrical Lenses

Lentilles cylindriques plan-concaves en verre optique

Les lentilles cylindriques concaves Plaon sont utilisées pour fournir une puissance de focalisation dans une seule section, pour l'éclairage ou la détection de la lumière provenant de sources linéaires. Également utilisées pour la compression anamorphique des faisceaux et des images.1. Idéal pour les applications nécessitant un grossissement dans une dimension2. Utilisé pour transformer un faisceau collimaté en ligne3. Formats rectangulaires et circulaires disponibles

Lentilles asphériques en verre de précision optique

Lentilles asphériques de précision Collimater ou focaliser la lumière avec un seul élémentRéduire l'aberration sphérique Réduire le poids global du système

Optical Glass Ball Lenses and Half ball lenses

Lentilles sphériques en verre optique et lentilles demi-sphériques

Les lentilles sphériques en verre optique sont couramment utilisées 1. Collimatation et focalisation laser 2. Couplage laser-fibre 3. Couplage fibre à fibre 4. Couplage fibre-détecteur

Matériel:	Verre optique de qualité A ou silice fondue, CaF2, silicium, germanium
Tolérance dimensionnelle :	± 0,1 mm (standard), ± 0,05 mm (haute précision)
Tolérance d'épaisseur centrale :	± 0,1 mm (standard), ± 0,05 mm (haute précision)
Distance focale paraxiale :	±2%
Qualité de surface :	60/40 (standard), 20/10 (haute précision)
Ouverture claire :	>85%
Figure de surface :	λ/2 (standard), λ/4 (haute précision) à 633 nm
Centrage :	3 minutes d'arc
Biseau:	<0,25 mm × 45°
Revêtement:	Sur demande

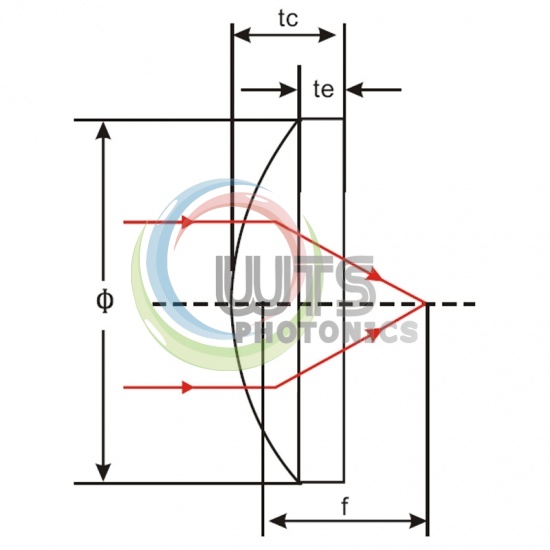

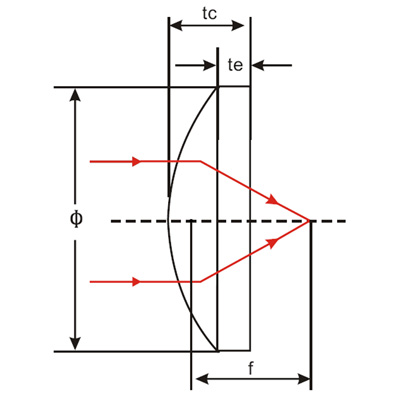

Tailles typiques
Numéro d'article	Diamètre (mm)	f(mm)	R(mm)	Tc(mm)	Te(mm)	Fb(mm)
Matériel	N-BK7
PLCX001	6	12	6.22	2.27	1,5	10,5
PLCX002	6	30	15.56	1,79	1,5	28,82
PLCX101	10	15	7,78	3.8	2	12,5
PLCX102	10	22	11.4	3.1	1.9	20
PLCX103	12,7	20	10.37	3,97	1.8	17,39
PLCX104	12,7	25	12,94	3.47	1.8	22,67
PLCX105	12,7	30	15.56	3.16	1.8	27,92
PLCX106	12,7	40	20,75	2.8	1.8	38.16
PLCX107	12,7	50	25,94	2,59	1.8	48,3
PLCX108	12,7	75	38,9	2.32	1.8	73,47
PLCX109	12,7	100	51,88	2.19	1.8	98,57
PLCX201	25,4	25	13.18	11,65	2	17,74
PLCX202	25,4	30	15.56	8,57	2	24,35
PLCX203	25,4	40	20,75	6.35	2	35,82
PLCX204	25,4	50	25,94	5.32	2	46,51
PLCX205	25,4	60	31.12	4,72	2	56,89
PLCX206	25,4	75	38,9	4.13	2	72,27
PLCX207	25,4	100	51,88	3,58	2	97,66
PLCX208	25,4	125	64,86	3.27	2	122,89
PLCX209	25,4	150	77,8	3.04	2	147,98
PLCX210	25,4	175	90,78	2,89	2	173,1
PLCX211	25,4	200	103,75	2,78	2	198.18
PLCX212	25,4	300	155,6	2,52	2	298,31
PLCX213	25,4	400	207	2,39	2	397,49
PLCX214	25,4	500	259,4	2.31	2	498,56
PLCX301	30	50	25,94	7.28	2,5	45.21
PLCX302	30	75	38,9	5.51	2,5	71,36
PLCX303	30	100	51,88	4,72	2,5	96,91
PLCX304	30	150	77,8	3,96	2,5	147,38
PLCX305	38	50	25,92	11.3	3	42,6
PLCX306	38	75	38,87	8	3	69,7
PLCX307	38	100	51,83	6.6	3	95,7
PLCX308	38	150	77,75	5.3	3	146,5
PLCX309	38	200	103,66	4.8	3	196,5
PLCX310	38	350	181,41	4	3	347,4
PLCX311	38	500	259,15	3.7	3	497,6
PLCX501	50,8	100	51,88	9,64	3	93,67
PLCX502	50,8	125	64,86	8.18	3	119,65
PLCX503	50,8	150	77,8	7.26	3	145,2
PLCX504	50,8	200	103,75	6.16	3	195,96
PLCX505	50,8	500	259,4	4,25	3	497,28
PLCX506	50,8	750	389	3,83	3	747,4
Matériel	Silice fondue
PLCX-FS01	12,7	20	9.2	4.34	1.8	17.03
PLCX-FS02	12,7	25	11.51	3.71	1.8	24.47
PLCX-FS03	12,7	30	13,8	3,35	1.8	27,71
PLCX-FS04	12,7	40	18.41	2,93	1.8	38
PLCX-FS05	12,7	50	23.01	2,69	1.8	48.17
PLCX-FS06	12,7	75	34,51	2,39	1.8	73,37
PLCX-FS07	12,7	100	46.03	2.24	1.8	98,51
PLCX-FS08	25,4	35	16.11	8.2	2	29,39
PLCX-FS09	25,4	40	18.41	7.08	2	35.16
PLCX-FS10	25,4	50	23.01	5,82	2	46.03
PLCX-FS11	25,4	75	34,51	4.42	2	71,98
PLCX-FS12	25,4	100	46.03	3,79	2	97,45
PLCX-FS13	25,4	125	57,54	3.42	2	122,72
PLCX-FS14	25,4	150	69.02	3.18	2	147,84
PLCX-FS15	25,4	175	80,54	3.01	2	173
PLCX-FS16	25,4	200	92.04	2,88	2	198,08
PLCX-FS17	25,4	250	115,08	2.7	2	248,28
PLCX-FS18	25,4	300	138.04	2,59	2	298,26
PLCX-FS19	25,4	500	230.1	2,35	2	498,52
PLCX-FS20	25,4	750	345.1	2.23	2	748,57
PLCX-FS21	25,4	1000	460.1	2.18	2	998,56
PLCX-FS22	38	75	34,51	8.7	3	69,05
PLCX-FS23	38	100	46.03	7.1	3	95,19
PLCX-FS24	38	150	69.02	5,67	3	146.14
PLCX-FS25	38	200	92.04	4,98	3	196,64
PLCX-FS26	38	250	115,08	4,58	3	247
PLCX-FS27	38	300	138.04	4.31	3	297,09
PLCX-FS28	38	500	230.1	3,79	3	497,54
PLCX-FS29	38	750	345.1	3,52	3	747,68
PLCX-FS30	38	1000	460.1	3,39	3	997,73
