Lentilles plan-concaves en verre optique

Lentilles plan-concaves en verre optique

Les lentilles plan-concaves ont une distance focale négative et sont généralement utilisées pour provoquer la divergence d'un faisceau collimaté comme dans un expanseur de faisceau de type galiléen ou un télescope.
1. Expansion du faisceau
2. Projection lumineuse
3. Extension de la distance focale d'un système optique

  • Paiement :

    T/T Payment, Western Union
  • Port d'expédition :

    Fuzhou China
  • origine du produit :

    China
NOUVEAUX PRODUITS
  • Détails du produit

Lentilles plan-concaves en verre optique


1. Expansion du faisceau
2. Projection lumineuse
3. Extension de la distance focale d'un système optique

Lentilles plan-concaves Les lentilles plan-concaves ont des focales négatives et peuvent être utilisées pour diverger les faisceaux collimatés ; dans ce cas, la surface courbe doit être orientée vers la source afin de minimiser l'aberration sphérique. De plus, elles peuvent être utilisées pour compenser les effets de l'aberration sphérique causés par d'autres lentilles d'un système optique. L'aberration sphérique du plan-concave étant négative, elle peut être utilisée pour compenser l'aberration d'autres lentilles.

WTS propose des lentilles plan-concaves N-BK7, des lentilles plan-concaves en silice fondue, Lentilles plan-concaves en fluorure de calcium, etc.



Matériel: Verre optique de qualité A, matériau UV, VIS, IR
Tolérance dimensionnelle : ± 0,1 mm (standard), ± 0,05 mm (haute précision)
Tolérance d'épaisseur centrale : ± 0,1 mm (standard), ± 0,05 mm (haute précision)
Distance focale paraxiale : ±2%
Qualité de surface : 60/40 (standard), 20/10 (haute précision)
Ouverture claire : >85%
Figure de surface : λ/2 (standard), λ/4 (haute précision) à 633 nm
Centrage : 3 minutes d'arc
Biseau: <0,25 mm × 45°
Revêtement: Sur demande

PCV Lenses

Remarque concernant les lentilles sphériques :
a. D'autres matériaux en verre optique de Schott, Ohara, Hoya ou CDGM chinois sont également disponibles sur demande.
b. Des lentilles sphériques sur mesure de toutes tailles, du diamètre 1,0 à 300 mm, sont disponibles sur demande.

Service à guichet unique pour l'optique de vision-Optique laser-Optique médicale-Communication optique 5G-Optique militaire.



Tailles typiques

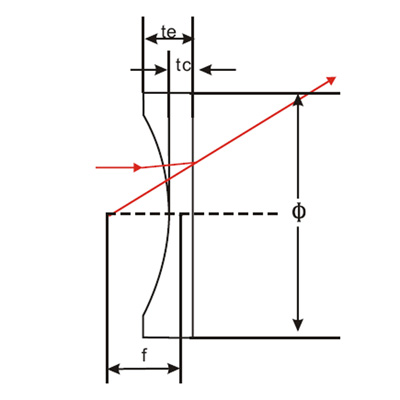

Numéro d'article Diamètre (mm) f(mm) R(mm) Tc(mm) Te(mm) Fb(mm)
Matériel N-BK7
PLCV001 6 -12 6.22 2 2,77 -13,31
PLCV002 6 -24 12.44 2 2.37 -25,31
PLCV101 12,7 -15 7,79 2 5.27 -16,35
PLCV102 12,7 -20 10.37 2 4.17 -21,32
PLCV103 12,7 -25 12,97 2 3.7 -26,33
PLCV104 12,7 -30 15.56 2 3.4 -31,31
PLCV105 12,7 -40 20,75 2 3 -41,32
PLCV106 12,7 -50 25,94 2 2,79 -51,33
PLCV107 12,7 -75 38,9 2 2,52 -76,31
PLCV108 12,7 -100 51,88 2 2,39 -101,33
PLCV201 25,4 -35 18h15 2 7.18 -36,32
PLCV202 25,4 -50 25,94 2 5.32 -51,33
PLCV203 25,4 -70 36,31 2 4.29 -71,32
PLCV204 25,4 -75 38,9 2 4.13 -76,31
PLCV205 25,4 -100 51,88 2 3,58 -101,33
PLCV206 25,4 -125 64,96 2 3.26 -126,36
PLCV207 25,4 -150 77,8 2 3.04 -151,3
PLCV208 25,4 -175 90,78 2 2,89 -176,32
PLCV209 25,4 -200 103,75 2 2,78 -201,33
PLCV210 25,4 -250 129,72 2 2.62 -251,39
PLCV211 25,4 -300 155,6 2 2,52 -301,29
PLCV212 25,4 -500 259,4 2 2.31 -501,39
PLCV213 25,4 -1000 518,7 2 2.16 -1001,28
PLCV301 30 -80 41,5 2 4,81 -81,32
PLCV302 30 -100 51,88 2 4.22 -101,33
PLCV303 30 -200 103,75 2 3.09 -201,33
PLCV304 38 -50 25,94 2 10.28 -51,33
PLCV305 38 -100 51,88 2 5.6 -101,33
PLCV306 38 -150 77,8 2 4.36 -151,3
PLCV307 38 -200 103,75 2 3,76 -201,33
PLCV308 38 -350 181,55 2 3 -351,31
PLCV309 38 -500 259,4 2 2.7 -501,39
PLCV310 38 -700 363,1 2 2,5 -701,31
PLCV401 40 -50 25,94 2 11.42 -51,33
PLCV501 50 -75 38,9 2 12.1 -76,97
PLCV502 50 -100 51,88 3 9.42 -101,99
PLCV503 50 -150 77,8 3 7.13 -151,96
PLCV504 50 -200 103,75 3 6.06 -201,99
PLCV505 50 -250 129,72 3 5.43 -252,05
PLCV506 50 -400 207 3 4.52 -401,03
PLCV507 50 -500 259,4 3 4.21 -502,05
PLCV508 50 -600 311.2 3 4.01 -601,91
PLCV509 50 -800 415 3 3,75 -802.02
Matériel Silice fondue
PLCV-FS01 12,7 -15 6,92 2 6.17 -16,41
PLCV-FS02 12,7 -20 9.2 2 4.54 -21,38
PLCV-FS03 12,7 -25 11.51 2 3,91 -26,38
PLCV-FS04 12,7 -30 13,8 2 3,55 -31,37
PLCV-FS05 12,7 -40 18.41 2 3.13 -41,38
PLCV-FS06 25,4 -35 16.11 2 8.2 -36,36
PLCV-FS07 25,4 -50 23.01 2 5,82 -51,38
PLCV-FS08 25,4 -75 34,51 2 4.42 -76,38
PLCV-FS09 25,4 -100 46.03 2 3,79 -101,42
PLCV-FS10 25,4 -150 69.02 2 3.18 -151,39
PLCV-FS11 25,4 -175 80,54 2 3.01 -176,43
PLCV-FS12 25,4 -200 92.04 2 2,88 -201,42
PLCV-FS13 25,4 -250 115,08 2 2.7 -251,5
PLCV-FS14 25,4 -300 138.04 2 2,59 -301,41
PLCV-FS15 25,4 -500 230.1 2 2,35 -501,5
PLCV-FS16 25,4 -1000 460.1 2 2.18 -1001,42
PLCV-FS17 38 -50 23.01 3 13.03 -52,07
PLCV-FS18 38 -100 46.03 3 7.1 -102,1
PLCV-FS19 38 -150 69.02 3 5,67 -152,07
PLCV-FS20 38 -200 92.04 3 4,98 -202.11
PLCV-FS21 38 -350 161.06 3 4.13 -352,13
PLCV-FS22 38 -500 230.1 3 3,79 -502.19
