Lentilles biconvexes et doubles convexes haute pression personnalisées, fournisseurs chinois de lentilles biconvexes et doubles convexes haute pression

Lentilles plan-convexes en verre optique

Les lentilles plan-convexes sont particulièrement adaptées lorsqu'un point conjugué (distance objet S ou distance image S') est plus de cinq fois supérieur à l'autre. Cette forme de lentille est presque optimale pour focaliser la lumière collimatée ou pour collimater une source ponctuelle.

High Presion Double Convex Lenses and Bi-convex Lenses

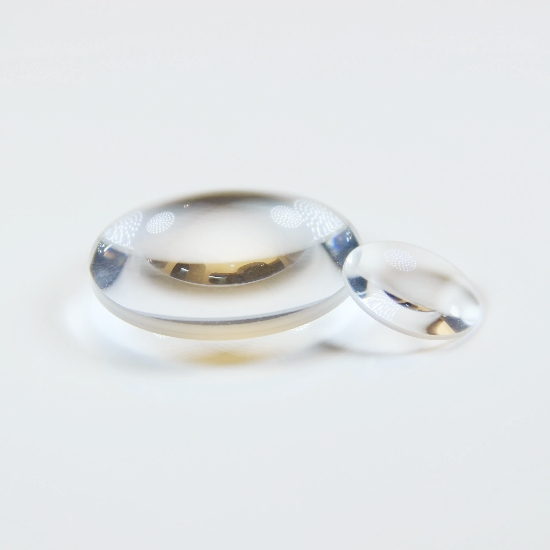

Lentilles biconvexes et lentilles biconvexes haute pression

Lentilles biconvexes, lentilles biconvexes Ils ont deux surfaces incurvées vers l'extérieur, une distance focale positive et sont utiles pour l'imagerie 1:1 et dans les systèmes multi-éléments.Ces objectifs sont conçus pour avoir une distance focale de f= (R1*R2)/((n-1)*(R2-R1)) 1. Pris en charge par le package de conception optique Zemax2. Distance focale positive3. Matériel sur demande

Lentilles plan-concaves en verre optique

Les lentilles plan-concaves ont une distance focale négative et sont généralement utilisées pour provoquer la divergence d'un faisceau collimaté comme dans un expanseur de faisceau de type galiléen ou un télescope.1. Expansion du faisceau2. Projection lumineuse3. Extension de la distance focale d'un système optique

High Presion Double Concave Lenses and Bi-concave Lenses

Lentilles doubles concaves et biconcaves haute précision

Les lentilles biconcaves, comme les lentilles plan-concaves, servent à produire une lumière divergente. La biconcave est particulièrement adaptée lorsque le faisceau d'entrée est convergent.1. Pris en charge par le package de conception optique Zemax2. Distance focale négative3. Matériel sur demande

Lentilles achromatiques en verre optique de précision (doublets)

Lentilles achromatiques (doublets)Les achromats revêtus VIS 0° et VIS-NIR sont également disponiblesCorrige les aberrations sphériques et chromatiques sur l'axeLentilles achromatiques personnalisées disponibles

Optical Glass Plano-Concave Cylinrical Lenses

Lentilles cylindriques plan-concaves en verre optique

Les lentilles cylindriques concaves Plaon sont utilisées pour fournir une puissance de focalisation dans une seule section, pour l'éclairage ou la détection de la lumière provenant de sources linéaires. Également utilisées pour la compression anamorphique des faisceaux et des images.1. Idéal pour les applications nécessitant un grossissement dans une dimension2. Utilisé pour transformer un faisceau collimaté en ligne3. Formats rectangulaires et circulaires disponibles

Lentilles asphériques en verre de précision optique

Lentilles asphériques de précisionCollimater ou focaliser la lumière avec un seul élémentRéduire l'aberration sphérique Réduire le poids global du système

Optical Glass Ball Lenses and Half ball lenses

Lentilles sphériques en verre optique et lentilles demi-sphériques

Les lentilles sphériques en verre optique sont couramment utilisées 1. Collimatation et focalisation laser2. Couplage laser-fibre3. Couplage fibre à fibre4. Couplage fibre-détecteur

Matériel:	Verre optique, BK7, silice fondue, Schott, OHARA, CaF2, germanium, etc.
Tolérance dimensionnelle :	±0,1 mm (standard), ±0,01 mm (haute précision)
Tolérance d'épaisseur centrale :	± 0,1 mm (standard), ± 0,02 mm (haute précision)
Distance focale paraxiale :	±2%
Qualité de surface :	60/40 (standard), 20/10 (haute précision)
Ouverture claire :	>85%
Figure de surface :	λ/2 (standard), λ/8 (haute précision) à 633 nm
Centrage :	3 minutes d'arc
Biseau:	<0,25 mm × 45°
Revêtement:	Sur demande

Tailles typiques

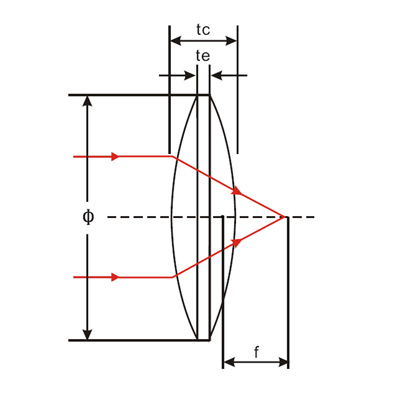

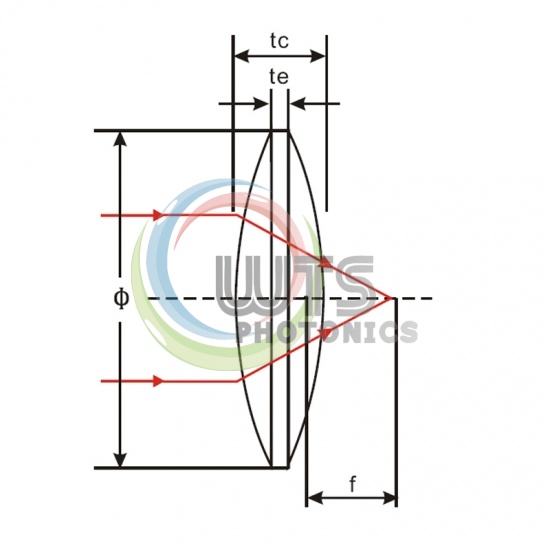

Numéro d'article	Φ(mm)	f(mm)	R2=R2(mm)	Tc(mm)	Te(mm)	Fb(mm)
Matériel	N-BK7
BICX001	6	15	15.2	2.1	1,5	14.3
BICX002	6	30	30,83	1,79	1,5	29,42
BICX101	12,7	15	14,65	4,89	2	13.27
BICX102	12,7	20	20.04	4.07	2	18,62
BICX103	12,7	25	25,35	3,62	2	23,82
BICX104	12,7	30	30,55	3.33	2	28,89
BICX105	12,7	40	41.02	2,99	2	39.04
BICX106	12,7	50	51,4	2,79	2	49.08
BICX107	12,7	75	77,45	2,52	2	74,24
BICX108	12,7	100	103,28	2,39	2	99,16
BICX201	25,4	25	24,72	9.02	2	22.24
BICX202	25,4	31,7	31,55	7.34	2	29.15
BICX203	25,4	35	35.08	6,76	2	32,66
BICX204	25,4	50	50,93	5.22	2	48,22
BICX205	25,4	75	77,09	4.11	2	73,63
BICX206	25,4	100	103.04	3,57	2	98,73
BICX207	25,4	125	129.12	3,25	2	123,92
BICX208	25,4	150	155.1	3.04	2	149
BICX209	25,4	175	181,13	2,89	2	174.12
BICX210	25,4	200	207	2,78	2	199,07
BICX211	25,4	250	258,9	2,62	2	249.12
BICX212	25,4	300	310,8	2,52	2	299,17
BICX213	25,4	500	518,3	2.31	2	499,21
BICX214	25,4	1000	1037.1	2.16	2	999,32
BICX301	30	50	50,7	6.54	2	47,77
BICX302	30	500	518,3	2.43	2	499,19
BICX303	38	45	44,87	10.44	2	41,46
BICX304	38	50	49,97	10,5	3	46,4
BICX305	38	100	102,57	6,55	3	97,78
BICX306	38	150	154,7	5.34	3	148,23
BICX307	38	200	206,7	4,75	3	198,46
BICX308	38	350	362,4	4	3	348,66
BICX309	38	500	518.1	3.7	3	498,79
BICX310	38	700	725,6	3,5	3	698,84
BICX401	40	63,5	64,42	8.27	1.9	60,7
BICX501	50	100	102.06	9.2	3	96,9
BICX502	50	150	154,27	7.1	3	147,6
BICX503	50	200	206,28	6	3	198
BICX504	50	250	258,22	5.4	3	248,2
BICX505	50	400	413,87	4,5	3	398,5
BICX506	50	450	465,73	4.3	3	448,6
BICX507	50	500	517,58	4.2	3	448,6
BICX508	50	600	621,28	4	3	598,7
BICX509	50	800	828,64	3.8	3	798,7
Matériel	Silice fondue
BICX-FS01	6	15	13.46	2.18	1,5	14.24
BICX-FS02	6	30	27,29	1,83	1,5	29,34
BICX-FS03	12,7	15	12,91	5.34	2	13.05
BICX-FS04	12,7	20	17,7	4.36	2	18h46
BICX-FS05	12,7	25	22,39	3,84	2	23,66
BICX-FS06	12,7	30	27.04	3.51	2	28,77
BICX-FS07	12,7	40	36,31	3.12	2	38,92
BICX-FS08	25,4	25	21.23	10.11	2	21.14
BICX-FS09	25,4	35	30,97	7h45	2	32,33
BICX-FS10	25,4	50	45.08	5,65	2	48.01
BICX-FS11	25,4	75	68,23	4.39	2	73,39
BICX-FS12	25,4	100	91,41	3,77	2	98,69
BICX-FS13	25,4	150	137,5	3.18	2	148,89
BICX-FS14	25,4	200	183,65	2,88	2	199,09
BICX-FS15	25,4	250	229,6	2.7	2	249,06
BICX-FS16	25,4	300	275,6	2,59	2	299,07
BICX-FS17	25,4	500	459,7	2,35	2	499,19
BICX-FS18	25,4	1000	919,8	2.18	2	999,24
BICX-FS19	38	50	44.06	11,61	3	45,81
BICX-FS20	38	100	90,99	7.01	3	97,67
BICX-FS21	38	150	137,09	5,65	3	148.01
BICX-FS22	38	200	183,23	4,98	3	198,27
BICX-FS23	38	350	321,4	4.12	3	348,58
BICX-FS24	38	500	459,5	3,79	3	498,72
BICX-FS25	38	750	689,5	3,52	3	748,73
BICX-FS26	38	1000	919,6	3,39	3	998,82
