MAISON Prismes optiques Prisme en coin

Prismes et fenêtres en coin en N-BK7 et silice fondue

Laboratory Preferred Wedge-shaped Prisms

Prismes et fenêtres en coin en N-BK7 et silice fondue

A prisme en coin Il s'agit d'un élément optique doté d'un plan incliné, capable de dévier le trajet optique vers le côté le plus épais, et de décaler l'angle du trajet optique incident d'un cran. Combinés, ces deux éléments peuvent servir de prisme de déformation pour corriger le faisceau laser ou ajuster la direction du faisceau sortant dans une certaine plage, ce qui en fait un dispositif idéal de réglage du trajet optique.

WTS vous propose un service unique pour la conception personnalisée.

  • Paiement :

    T/T payment

  • Port d'expédition :

    FUZHOU

  • origine du produit :

    China
DEMANDE MAINTENANT
CATÉGORIES DE PRODUITS
NOUVEAUX PRODUITS
  • Détails du produit

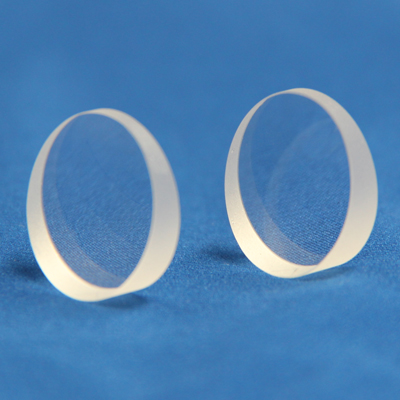

Prismes et fenêtres en coin en N-BK7 et silice fondue

Présentation du produit : Le prisme en coin, également appelé prisme à angle, est un élément optique à biseaux inclinés, capable de dévier le trajet optique vers le côté le plus épais. Sa fonction est similaire à celle des fenêtres optiques. Elles peuvent toutes servir d'éléments isolants. Les coins peuvent être utilisés pour produire une légère déviation empêchant le retour à la source.

Caractéristiques:
Matériel:N-BK7 ou silice fondue UV, ZnSe, germanium, etc.
Tolérance dimensionnelle :+0,0, -0,1 mm
Tolérance à la pensée :+/-0,2 mm
Qualité de surface :60-40 S/D
Planéité de la surface :λ/4 à 632,8 nm
Tolérance de coin :±1 arc min
Ouverture claire :>85% de la dimension
Biseau:<0,25 mm × 45°
RevêtementRevêtement AR, revêtement diélectrique ou sur demande

Wedge PrismsWedge Windows

Tailles typiques :

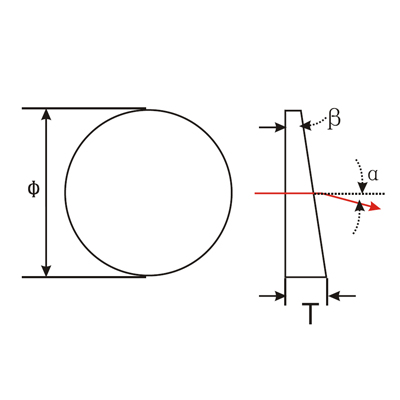

Diamètre (mm)Angle de déviation(α)Angle de coin(β)
Φ25,41°1°57'
Φ25,42°3°53'
Φ25,44°7°46'
Φ25,46°11°39'

Différentes formes, tailles, matériaux et exigences de revêtement sont disponibles.

Champ d'application :

  1. Imagerie optique: Corrigez les aberrations et les aberrations chromatiques, améliorez la qualité de l'image et rendez les images plus claires et plus précises.
  2. Technologie laser:Il est utilisé pour ajuster la direction et l'angle du faisceau laser pour obtenir un contrôle précis du pointage du faisceau.
  3. Mesures optiques:Les prismes en coin peuvent être utilisés comme éléments optiques importants pour générer des différences de chemin optique.
  4. Communication optique: Ajustez la direction de propagation des signaux optiques pour réaliser la commutation et le couplage des signaux optiques entre différents chemins optiques.
  5. Recherche scientifique: construire divers dispositifs expérimentaux optiques pour étudier les caractéristiques de polarisation de la lumière, les lois de réfraction et de réflexion de la lumière, etc.
Mots-clés populaires : Prisme à coin rond Prismes en verre Risley Prismes en coin N-BK7 Prismes en coin de silice fondue Prismes à coins revêtus Fenêtres à coins en verre
