Prismes à angle droit en verre optique de haute précision personnalisés, fournisseurs chinois de prismes à angle droit en verre optique de haute précision

Prismes à angle droit en verre optique de haute précision

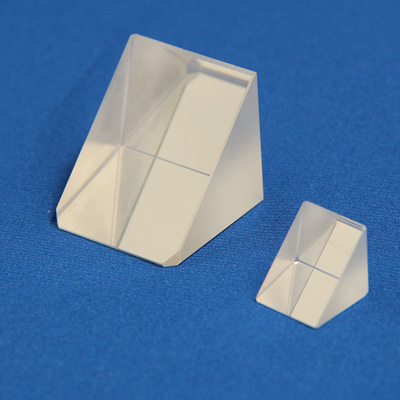

Prisme à angle droit Il s'agit de dévier ou de dévier un faisceau lumineux de 90° ou 180°. Ce type de déviation est souvent utilisé dans les télescopes, les périscopes et autres systèmes optiques. Dévier le faisceau ou l'image de 90° ou 180° Matériau : N-BK7, silice fondue UV, CaF2, ZnSe ou Ge Revêtement AR et revêtement HR disponibles

Coated and inked pentagonal prism products

Prismes pentagonaux en verre optique de haute précision

Pentaprismes sont des prismes à cinq faces présentant une déviation des rayons de 90° et une image droiteDéviation de 90° du faisceau ou de l'imageImage pour droitierLes revêtements sont disponibles

High-precision customizable optical glass Dove prisms

Prismes Dove en verre de silice fondue et BK7

Prisme de la colombe Généralement fabriqué en verre, il a la forme simple d'un prisme triangulaire à angle droit qui permet à la lumière d'être réfléchie deux fois à l'intérieur, faisant tourner l'image de 180° sans changer la forme gauche et droite. Dans les systèmes optiques, il est souvent utilisé pour changer la direction du chemin optique et ajuster l'orientation de l'image, et est largement utilisé dans les instruments optiques tels que les télescopes et les microscopes pour optimiser la qualité de l'image et la disposition du chemin optique.

High-precision coating customized Littrow Prisms

30° - 60° - 90° Prismes Littrow

30° - 60° - 90° Prismes Littrow Avec des angles au sommet de 30°, 60° et 90° respectivement. Généralement fabriqué en verre optique, il possède des propriétés optiques spécifiques permettant la réflexion et la réfraction de la lumière en interne, ainsi que la sélection et la séparation de longueurs d'onde spécifiques.

Custom-coated High-precision Corner Cube Prisms

Prisme de coin de cube en verre optique personnalisé

prisme en coin de cube Il s'agit d'un élément optique doté d'une structure unique à trois surfaces réfléchissantes perpendiculaires. Largement utilisé dans la mesure laser, la cartographie par télédétection et l'étalonnage d'instruments de précision, il offre des caractéristiques de réflexion efficace et de décalage du trajet optique. Ses avantages en termes de stabilité, de précision et de faibles pertes offrent des solutions fiables de contrôle du trajet optique et de transmission de signaux pour les systèmes optiques complexes.

Prismes de toit en verre de silice fondue et BK7

Prisme en toit est un dispositif optique polyvalent conçu pour l'optimisation de l'espace architectural. Grâce à sa structure prismatique précise, il capte et réfracte efficacement la lumière naturelle, s'affranchit des contraintes des puits de lumière traditionnels et canalise uniformément la lumière vers les profondeurs du bâtiment, améliorant ainsi l'efficacité de l'éclairage intérieur et réduisant la consommation d'énergie en journée.

Prisme de mesure et mini-prisme à barre en L

Le prisme de mesure peut réfléchir efficacement la lumière et, grâce à sa conception optique précise, il peut considérablement améliorer la distance et la précision de mesure, et est largement utilisé dans la géodésie, l'arpentage et la cartographie d'ingénierie et d'autres domaines.Le mini prisme à tige en L Il est petit et facile à transporter, et sa conception en forme de L le rend flexible pour s'adapter à des environnements de mesure complexes, offrant un support fiable pour obtenir des données précises dans des scénarios tels que la surveillance des tunnels et l'observation des tassements des bâtiments.

High Purity Equilateral Prisms And Dispersive Prisms

Prismes équilatéraux et prismes dispersifs en verre optique de haute qualité

Prismes équilatéraux sont tous à 60° sous trois angles et sont souvent utilisés comme prismes dispersifs en raison de leur géométrie spécifique et de leurs propriétés optiques, qui peuvent séparer la lumière à différentes longueurs d'onde, et sont largement utilisés dans l'analyse spectrale et d'autres domaines.Prismes dispersifs sont généralement de section triangulaire et, en fonction de la différence d'angle de réfraction de différentes longueurs d'onde de lumière dans le même matériau, ils peuvent décomposer la lumière polychromatique en lumière monochromatique, qui joue un rôle clé dans les spectromètres, les oscillateurs paramétriques optiques et autres équipements.

Caractéristiques:
Matériel:	N-BK7 ; verre optique UV en silice fondue, germanium, ZnSe, etc.
Tolérance dimensionnelle :	±0,1 mm (standard) ; ±0,05 mm (haute précision)
Qualité de surface :	60-40 S/D (standard) ; 10-5 S/D (haute précision)
Planéité de la surface :	λ/4 à 632,8 nm (standard) ; λ/8 à 632,8 nm (haute précision)
Déviation 180° :	±3 arc min (standard) ; ±30 arc sec (haute précision)
Ouverture claire :	>85% de la dimension
Biseau:	<0,25 mm × 45°
Revêtement:	Revêtement AR, revêtement aluminium et sur demande

Tailles typiques :

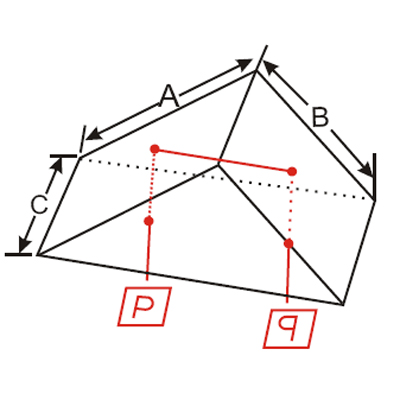

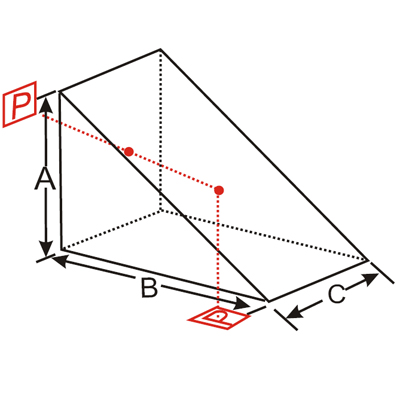

AxBxC(mm)	AxBxC(mm)
3.0x3.0x3.0	15,0x15,0x15,0
5.0x5.0x5.0	25,4x25,4x25,4
10,0x10,0x10,0	38,1x38,1x38,1
12,7x12,7x12,7	50,8x50,8x50,8
