Prismes pentagonaux en verre optique de haute précision

Coated and inked pentagonal prism products

Prismes pentagonaux en verre optique de haute précision

Pentaprismes sont des prismes à cinq faces présentant une déviation des rayons de 90° et une image droite

Déviation de 90° du faisceau ou de l'image

Image pour droitier
Les revêtements sont disponibles

  • Paiement :

    T/T Payment, Western Union

  • Port d'expédition :

    Fuzhou China

  • origine du produit :

    China
DEMANDE MAINTENANT
CATÉGORIES DE PRODUITS
NOUVEAUX PRODUITS
  • Détails du produit

Prismes pentagonaux en verre optique de haute précision

Pentaprismes sont des prismes à cinq faces présentant une déviation des rayons de 90° et une image droite. L'angle de déviation de 90° est ainsi indépendant de l'orientation du prisme, ce qui le rend particulièrement important dans les applications dans lesquelles l'orientation du prisme ne peut pas être contrôlée avec précision.

En raison de la géométrie qui ne permet pas d'utiliser la réflexion interne totale, les surfaces réfléchissantes doivent être recouvertes d'un revêtement métallique ou diélectrique.

Les surfaces réfléchissantes standard du Penta Prism sont revêtues d'aluminium ou d'aluminium renforcé. Parfois, ces surfaces sont peintes en noir.

Caractéristiques:
Matériel:N-BK7, silice fondue ou autre verre optique
Tolérance dimensionnelle :+0,0, -0,2 mm
Qualité de surface :60-40 S/D
Planéité de la surface :λ/4 à 632,8 nm
Tolérance d'angle :±30 secondes d'arc (standard) ; ±5 secondes d'arc (haute précision)
Ouverture claire :>85% de la dimension
Biseau:<0,25 mm × 45°
Revêtement:Surfaces S1 et S2 : Revêtement monocouche MgF2
Surfaces S3 & S4 : Aluminisées et peintes en noir

Tailles typiques :

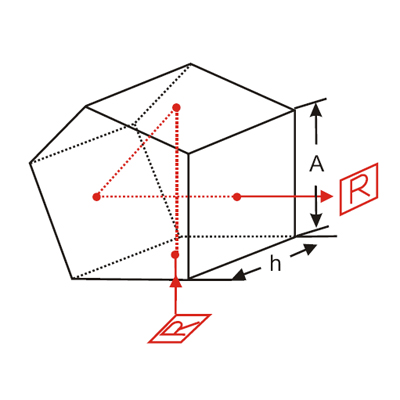

Dimensions : A×h(mm)Dimensions : Axh (mm)
2,5 × 2,52,5 × 2,5
7,0 × 5,010,0 × 10,0
15,0 × 15,020,0 × 20,0

D'autres tailles et revêtements sont disponibles.

Scénarios d'application :

（1）Système d'imagerie : la lumière peut être réfléchie plusieurs fois pour présenter une image verticale dans le viseur pour les télescopes et la photographie；

（2）Instruments de mesure : utilisés pour les stations totales ou les télémètres laser, qui ont des applications importantes dans l'arpentage industriel, l'arpentage immobilier, la télémétrie militaire, etc.

Mots-clés populaires : Prismes Penta N-BK7 Prismes penta en silice fondue Prismes de déviation à 90° Prismes à cinq surfaces Pentaprismes optiques Prismes Penta revêtus
