Lentilles industrielles laser

1. Les principales caractéristiques des lentilles industrielles
Imagerie de haute précision
Par rapport aux objectifs grand public (tels que les objectifs de téléphones portables et d'appareils photo), les objectifs industriels accordent plus d'attention au contrôle de la distorsion géométrique de l'image (le taux de distorsion est généralement <0,1%), résolution (peut être associée à des caméras industrielles à pixels élevés) et contraste pour assurer la restauration des détails lors de l'inspection ou de la mesure.
Par exemple, lors de l'inspection des plaquettes de semi-conducteurs, les défauts de l'ordre du micron doivent être identifiés par des lentilles industrielles, ce qui nécessite des résolutions de lentilles de plusieurs dizaines de paires de lignes par millimètre (lp/mm).
S'adapter à des environnements complexes
Résistance aux vibrations/chocs : les lignes de production industrielles sont souvent accompagnées de mouvements mécaniques et les lentilles doivent être conçues avec des structures (par exemple, des boîtiers métalliques, des lentilles renforcées) pour résister aux vibrations et éviter les déviations du chemin optique.
Fonctionnement à large plage de températures : certains scénarios (tels que les ateliers à haute température, la logistique de la chaîne du froid) nécessitent que l'objectif fonctionne de manière stable à -20 °C ~ 60 °C ou même à des températures plus extrêmes.
Résistant à la poussière et à l'humidité : les lentilles sont généralement protégées IP65 ou plus contre la pénétration de poussière et de liquide.
Interface et compatibilité
Les interfaces courantes incluent la monture C (espacement des brides de 17,5 mm), la monture CS (espacement des brides de 12,5 mm), la monture F, etc., qui doivent correspondre à la taille des capteurs de caméra industrielle (par exemple, capteurs 1/2 pouce, 2/3 pouce).
Certains objectifs prennent en charge le zoom, le réglage manuel/automatique de l'ouverture ou le contrôle intégré de la lumière (par exemple, les objectifs télécentriques avec sources lumineuses coaxiales).

2. Les principaux types et applications des lentilles industrielles
1. Objectif télécentrique
Particularité:
La conception du chemin optique télécentrique est adoptée, et le rayon principal du côté objet/image est parallèle à l'axe optique, ce qui peut éliminer la distorsion de perspective du « proche grand et lointain petit », et la précision de mesure est extrêmement élevée (erreur < 0,1%).
La grande profondeur de champ permet une imagerie uniforme et claire à différentes distances d'objets.
Appliquer:
Mesure dimensionnelle de précision (par exemple, ouverture de pièces automobiles, espacement des pastilles de cartes PCB), numérisation topographique 3D, inspection de boîtiers de semi-conducteurs.

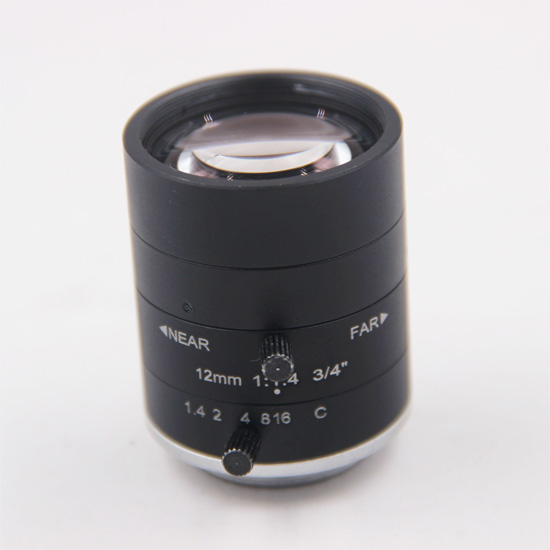

2. Objectif à focale fixe
Particularité:
Distance focale fixe, structure simple, faible coût, adapté aux scénarios de distance d'objet fixe (comme la détection de station fixe sur la chaîne de montage).
Vous pouvez choisir différentes longueurs focales (par exemple 8 mm, 12 mm, 25 mm, etc.) en fonction de vos besoins en matière de champ de vision et utiliser des caméras avec différentes résolutions.
Appliquer:
Identification des codes-barres logistiques, détection des défauts d'emballage alimentaire, détection des rayures sur les surfaces métalliques.
3. Objectif zoom
Particularité:
La distance focale peut être ajustée dans une certaine plage (par exemple 5-50 mm) et le zoom peut être ajusté manuellement ou motoriséement pour répondre aux besoins de différents champs de vision.
Certains objectifs zoom haut de gamme prennent en charge la fonction « parfocale » (la mise au point ne se déplace pas lors du zoom) pour une commutation dynamique de scène facile.
Appliquer:
Ligne de production flexible (nécessité de s'adapter à différentes tailles de pièces), surveillance de sécurité (balayage sur grande surface), guidage par vision du robot (réglage dynamique du champ de vision).
4. Lentille à balayage linéaire
Particularité:
Utilisé avec les caméras à balayage linéaire, le plan focal de l'objectif est linéaire, ce qui permet un balayage continu d'objets en mouvement, tels que des bandes transporteuses, pour former une image bidimensionnelle.
La distance focale et le nombre de pixels de la caméra à balayage linéaire déterminent la largeur de balayage (par exemple, avec une caméra à balayage linéaire de 2048 pixels, le champ de vision peut être plus large que 1 mètre).
Appliquer:
Détection des défauts de surface du papier/film, inspection de la précision des couleurs des imprimés, détection en ligne des défauts des tôles.
5. Objectif macro
Particularité:
Il peut réaliser une imagerie à fort grossissement à courte portée (le grossissement est généralement de 0,1 × à 5 ×), la distance de l'objet peut être aussi faible que quelques millimètres et la capacité de restauration des détails est forte.
Il est souvent utilisé avec une source de lumière annulaire pour éliminer les ombres et convient à la prise de vue de petits objets.
Appliquer:
Inspection de composants électroniques (tels que les broches de puces, les soudures de condensateurs), imagerie microscopique d'échantillons d'insectes et analyse de la texture de surface de pièces de précision.
