Polisseuse annulaire de précision plane LP12A

Polisseuse annulaire de précision plane LP12A

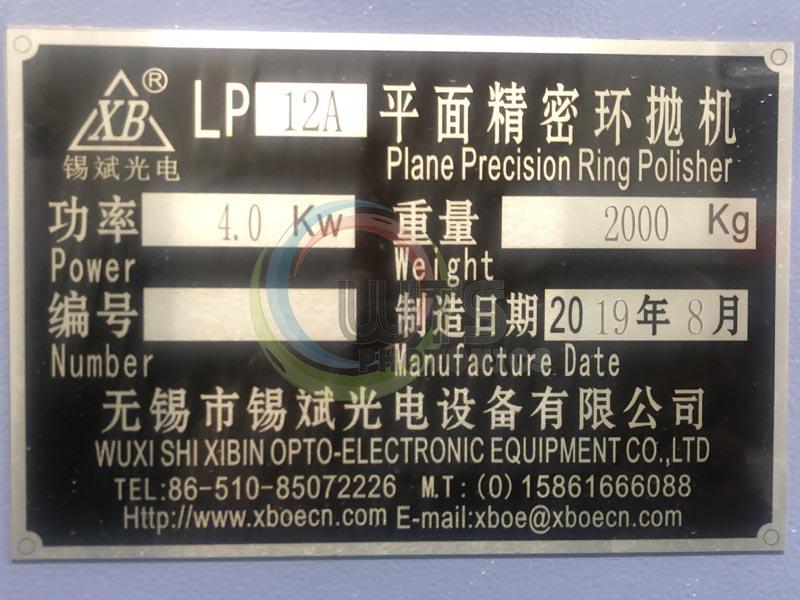

Le 19 septembre 2019, le polisseur d'anneau de précision plan personnalisé WUXI SHI XIBIN OPTO-ELECTRONIC EQUIPMENT CO., LTD LP12A a atteint WTS.

La polisseuse annulaire plane de précision peut être utilisée pour usiner des fenêtres de grand diamètre. La taille maximale d'usinage peut atteindre 400 mm et la précision de planéité de surface peut atteindre L/20.

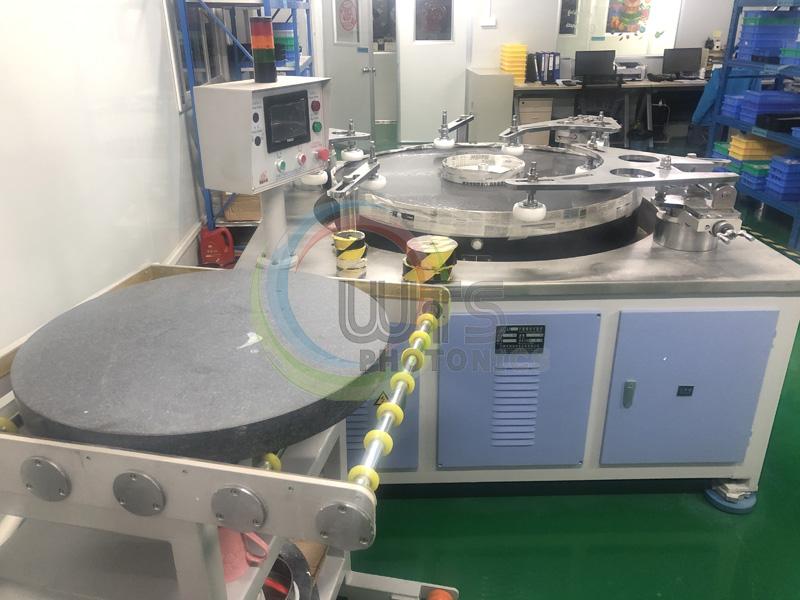

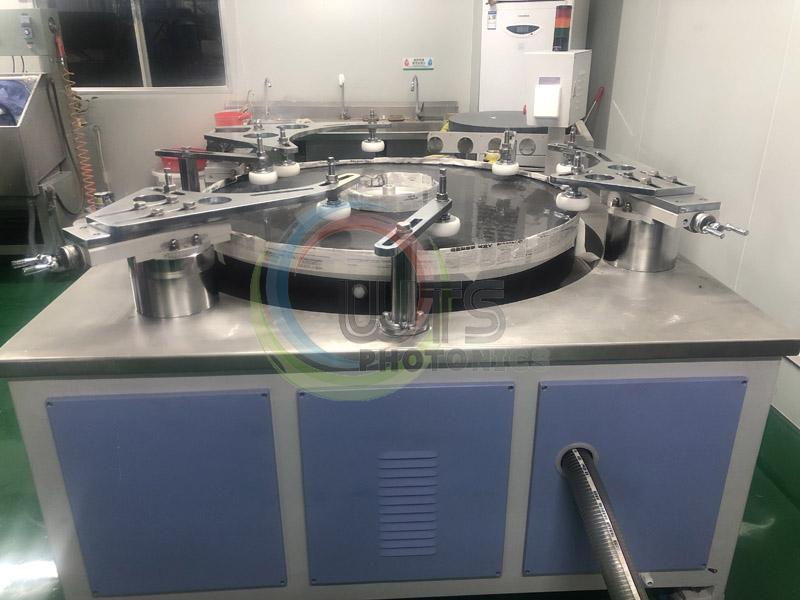

Polisseuse annulaire de précision plane LP12A

1. La fonction principale de l'équipement

Cette machine-outil est principalement utilisée pour le meulage et le polissage de précision de pièces planes de haute précision en verre optique, quartz, cristal, métaux et non-métaux. Elle utilise un réducteur à vis sans fin haute puissance et de larges butées à billes. Les plans de travail en granit présentent une déformation minimale dans différents environnements et à différentes températures. La machine-outil est équipée d'une table en acier inoxydable, d'un réservoir d'eau propre et esthétique, facile à nettoyer, d'une régulation de vitesse à fréquence variable et d'un couple de sortie élevé.

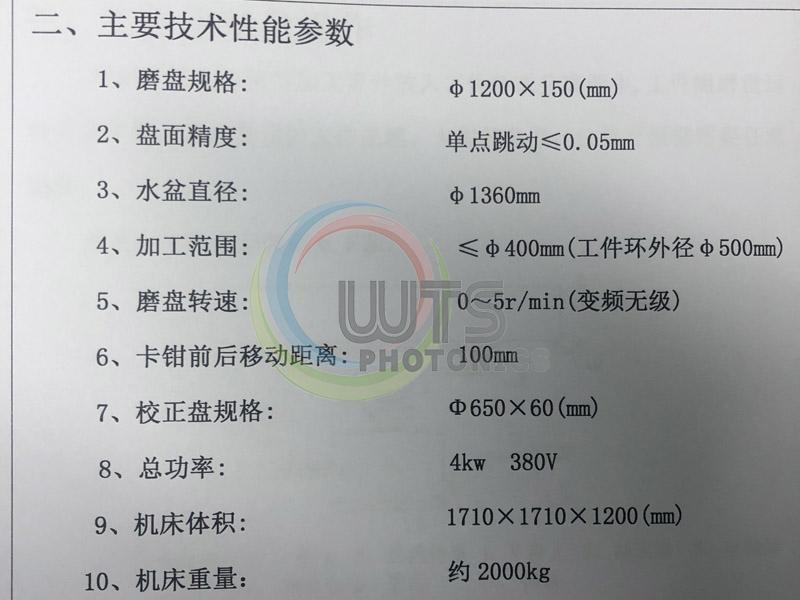

2. Paramètres techniques :

1). Spécifications du disque de meulage : Φ1200 x 150 mm

2). Précision de surface : faux-rond en un seul point ≤ 0,05 mm

3)Diamètre du bassin : Φ1360 mm

4)Plage de traitement : Φ 400 mm (diamètre extérieur de la bague de la pièce Φ 500 mm)

5)Vitesse de rotation du disque de meulage : 0 ～ 5 tr/min (conversion de fréquence en continu)

6)Distance de mouvement avant et arrière de l'étrier : 100 mm

7)Spécifications du disque d'étalonnage : Φ650x60mm

8)Puissance totale de la machine-outil : 4 kW 380 V

9)Dimensions : 1710 × 1710 × 1200 (mm)

10)Poids de la machine : environ 2000 kg

La polisseuse annulaire plane de précision LP12A élargit considérablement la gamme de tailles de produits à usiner et garantit la précision d'usinage des pièces de gros calibre. Les produits traités par cette polisseuse annulaire peuvent être utilisés dans le ciel pour les hublots de haute précision des fusées et des satellites ; en mer pour les sous-marins ; et également pour les lentilles de transmission et de réflexion de haute précision. Interféromètres ZYGO.

Avec l'ajout continu d'équipements, la ligne de production WTS serait enrichie et pourrait offrir davantage de solutions optiques.
